Оседиагональный шнековый насос УОДН 200-150-125

УОДН 200-150-125УОДН 200-150-125
Для нефти и нефтепродуктов
Для вязких жидкостей
Для загрязненных жидкостей
В качестве подпорного насоса
Подача, м³/час:
75…185
Напор, м:
52 … 28
Высота всасывания, м:
8
Вязкость, сСт:
500
Размер твёрдых частиц, мм:
10
Концентрация твердых частиц, %:
10
Для уточнения стоимости оставьте свои контактные данные
Насосная установка УОДН 200-150-125, предназначена для перекачки вязких и (или) загрязненных жидкостей. Перекачка мазута, нефти, нефтепродуктов, загрязненных различными мехпримесями до 10 мм, неоднородных по плотности и вязкости жидкостей с высоким содержанием газа.

Пример применения УОДН 200-150-125: в установках разогрева и слива высоковязких и быстрозастывающих продуктов из ж/д цистерн. В частности, движущая сила всех рабочих мест в специализированном морском нефтеналивном порту Козьмино, г.Находка, выгрузка 148 цистерн.
Насос также изготавливается с двойным торцовым уплотнением.

Карта заказа оседиагонального насоса и насосной установки

Код                Значение

1

Тип установки

УОДН

Установка оседиагонального насоса

ОДН

Оседиагональный насос

2

Вид исполнения

Стандартное исполнение УОДН

В

Установка в комплекте с вихревым насосом

3

Диаметр рабочего колеса

200

200 мм

4

Диаметр условного прохода входного фланца

150

Ду 150 мм

5

Диаметр условного прохода выходного фланца

125

Ду 125 мм

6

Исполнение по материалу

Конструкционная сталь

7

Мощность электродвигателя

30

30 кВт

8

Тип уплотнения

М

Манжетное

Пример обозначения при заказе

1

2

3

4

5

6

7

8

УОДН

200

150

125

30

М

ОДН

200

150

125

М

Особенности оседиагональной (шнековой) насосной установки

  • устойчивость к абразивному износу;
  • работа в условиях высокой кавитации;
  • идеален для перекачки больших объемов товарной нефти и нефтепродуктов;
  • отличный баланс напора и производительности.

Комплектация насосной установки УОДН 200-150-125

  • манжетное уплотнение;
  • торцовое уплотнение;
  • двойное торцовое уплотнение;
  • в комплекте с самовсасывающим оборудованием;
  • взрывозащищенный электродвигатель;
  • маслобензостойкие рукава.

Технические характеристики товара "УОДН 200-150-125"

Подача, м³/час75...185
Напор, м.в.ст.52...28
Высота всасывания на нормальном режиме, м, не более8
Температура перекачиваемой жидкости, °С-20...+90
Объемная концентрация твердых частиц, %, не более10
Максимальный размер твердых частиц, мм, не более10
Вязкость перекачиваемой жидкости, сСт, не более500
Плотность перекачиваемой жидкости, кг/м³, не более1000
Мощность привода, кВт30
Частота вращения вала насоса об/мин3000<sub>(-80)</sub>
На графике представлены технические характеристики УОДН 200 на воде. При перекачивании вязких жидкостей рост гидравлических потерь снижает показатели насоса.

       Коэффициенты пересчёта на вязкие жидкости, например, для мазута М100, разогретого до 60оС, вязкостью 500 сСт, ориентировочно составляют:
  • Коэффициент падения напора Кн = 0,8;
  • Коэффициент падения подачи Кq = 0,7.

Габаритные размеры и вес:

Наименование

Вес нетто, кг

Вес брутто, кг

Габариты без упаковки, мм

Габариты в ящике, мм

ОДН 200-150-125

75

Х

372х481х430

Х

УОДН 200-150-125

355

430

1128х481х650

1432х688х866


Комплектующие к УОДН 200-150-125

Позиция Обозначение Наименование Количество Примечание

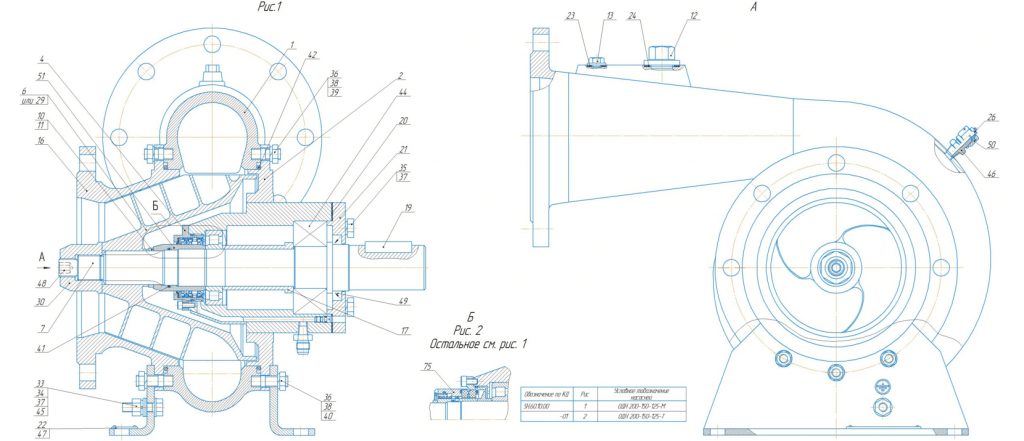

1 5Н.60.11.00 Улитка в сборе 1
2 5Н.60.12.00А Корпус 1
7 5Н.60.10.01А Шнек 1 Допуск.зам. на поз.29
8 5Н.60.10.02А Вал 1
10 5Н.60.10.05 Кольцо 1 Подбор
11 -01     Кольцо 1 Подбор
12 5Н.60.10.06 Пробка 1 Допуск.зам. на 5Н.11.00.26
13 5Н.60.10.07 Пробка 2 Допуск.зам. на 5Н.11.00.08
16 5Н.60.10.10 Корпус 1
17 5Н.60.10.11А Втулка 1
19 5Н.60.10.13 Шпонка 1
20 5Н.60.10.14 Прокладка 1
21 5Н.41.00.04 Крышка 1
22 5Н.60.10.16 Табличка 1
23 5Н.60.10.17 Прокладка 2
24 -01     Прокладка 1
26 5Н.41.00.23 Заглушка 1
27 5Н.60.10.12 Кронштейн 1
28                    -01 Кронштейн 1
29 5Н.60.10.29 Шнек 1 1шт. взамен поз.6
30 5Н.60.10.15 Гайка 1
33   Болт М10 х35.46
ГОСТ 15589-70
1
34   Гайка М 10,5
ГОСТ 15526-70
1
35   Болт М10-6gх30.58.019
ГОСТ 7798-70
4
36   Гайки М12-6Н.5.019
ГОСТ 5915-70
24
37   Шайба 10.65Г.019 ГОСТ 6402-70 5
38   Шайба 12.65Г.019 ГОСТ 6402-70
24
39   Шпилька М12-6gх28.109.40Х.019 ГОСТ 22032-76 18
40   Шпильки М12-6gх32.109.40Х.019 ГОСТ 22032-76 6
41   Кольцо 038-042-25-2
Смесь резиновая СБ-26
ТУ 2512.003.45055793-98
ГОСТ 18829-73
1
42   Кольцо 220-230-58-2
Смесь резиновая СБ-26
ТУ 2512.003.45055793-98
ГОСТ 18829-73
2
45   Шайба А10.01.016
ГОСТ 11371-78
3
46   Проходник ввертной
8-22-БК ГОСТ 13969-74
1
47   Заклепка 2,5х6.37
ГОСТ 10299-80
4
48   Винт ВМ16х1,5-6gх20.45Н.
40Х.016 ГОСТ 11074-93
1
49   Манжета 1.1-50х70-4
ГОСТ 8752-79
1
50   Гайка накидная 8-22-БКГОСТ 13957-74 1
43   Подшипник NJ208ECJ SKF или аналог 1
44   Подшипник 22309E SKF или аналог 1

  Переменные данные для исполнений

    5Н.60.10.00

4 5Н.20.30.00  Блок манжетного уплотнения 1
51 5Н.60.10.19 Втулка 1

    5Н.60.10.00-01

75 36УТ1 00.00 или аналог Уплотнение торцовое 1



НазваниеПодача, м³/часНапор, мКонцентрация твердых частиц в жидкости, %, не болееМаксимальный Размер твердых частиц, ммТип уплотнения: М-манжетное,
Т-торцевое,
ДТ-двойное торцевое
ПитаниеМощность двигателя, кВтЧастота вращения, об/мин
УОДН 120-100-6527...5413...825М3/38033000<sub>(-80)</sub>
УОДН 130-100-7520…7018…825М, Т3/3805,53000<sub>(-150)</sub>
УОДН 170-150-12590…19830 … 1655М3/38018,53000<sub>(-80)</sub>
УОДН 200-150-12575…18552 … 281010М, Т, ТД3/380303000<sub>(-80)</sub>
УОДН 201-125-8050…9560 … 301010М, Т, ДТ3/38018,5 3000<sub>(-80)</sub>
УОДН 240-175-15050…30070 … 32105М, Т, ДТ3/380553000<sub>(-80)</sub>
УОДН 290-150-12536…18030 … 201020М, Т, ТД3/38018,51500<sub>(-50)</sub>
УОДН 300-200-150100...45090 … 351020М, Т, ДТ3/38090, 1103000<sub>(-80)</sub>
УОДН 360-250-250400…80085 … 401010М, Т3/3802003000<sub>(-80)</sub>
УОДН 440-400-350250…100055 … 372020М, Т, ДТ3/3802001500<sub>(-50)</sub>
Мотопомпа дизельная МОДН "Заря" 120/7010…8534 … 11,5105МДизельный двигатель7,44200<sub>(-100)</sub>
Передвижная установка оседиагонального насоса УОДН 120/65П27...5413...825М3/38033000<sub>(-80)</sub>
Передвижная установка оседиагонального насоса УОДН 130/70П20…7018…825М, Т3/3805,53000<sub>(-150)</sub>
Передвижная установка оседиагонального насоса УОДН 170/100П90…19830 … 1655М3/38018,53000<sub>(-80)</sub>
Погружной насос НПШГ 120-100-6527…5413…825МГидропривод33000<sub>(-80)</sub>
Погружной насос НПШГ 201-125-8050...9560…301010М, Т, ДТГидропривод18,53000<sub>(-80)</sub>

Температура перекачеваемой среды насосных установок УОДН, °С : -20…+90

Для того, чтобы узнать стоимость насоса и получить технико-коммерческое предложение, скачайте опросный лист - и отправьте на sales@oilpump.ru , или воспользуйтесь формой обратной связи в конце страницы. Наши менеджеры свяжутся с Вами в ближайшее время для выставления коммерческого предложения.

Габаритные размеры и вес:

Наименование

Вес нетто, кг

Вес брутто, кг

Габариты без упаковки, мм

Габариты в ящике, мм

ОДН 200-150-125

75

Х

372х481х430

Х

УОДН 200-150-125

355

430

1128х481х650

1432х688х866
