Оседиагональный шнековый насос УОДН 290-150-125

УОДН 290-150-125УОДН 290-150-125
УОДН 290-150-125УОДН 290-150-125
Для нефти и нефтепродуктов
Для вязких жидкостей
Для загрязненных жидкостей
В качестве подпорного насоса
Подача, м³/час:
36…180
Напор, м:
30 … 20
Высота всасывания, м:
8
Вязкость, сСт:
500
Размер твёрдых частиц, мм:
20
Концентрация твердых частиц, %:
10
Для уточнения стоимости оставьте свои контактные данные
УОДН 290-150-125 - самый неприхотливый насос из всей линейки УОДН. При небольшой мощности двигателя способен перекачивать сложные среды, высоковязкие, с повышенным содержанием песка и волокнистых включений. Благодаря малому числу оборотов, данный насос имеет лучшие антикавитационные свойства среди всей линейки насосов УОДН. На базе установок УОДН 290-150-125 изготавливаются мобильные системы аварийной разгрузки цистерн (САР) для аварийных служб железных дорог. Установка обладает повышенной устойчивостью к засорению за счет большой ширины межлопаточного канала насоса (80 мм). Применяется для перекачки нефтепродуктов из открытых водоемов или земляных амбаров из магистрального трубопровода. Отлично зарекомендовал себя при зачистке резервуаров от нефтешлама. Изготавливается также в передвижном варианте.
Также изготавливается с двойным торцовым уплотнением.

Пример применения: на Курьяновской станции аэрации ГП "Мосводоканал", г.Москва, для очистки сточных вод.

Карта заказа оседиагонального насоса и насосной установки

Код                Значение

1

Тип установки

УОДН

Установка оседиагонального насоса

ОДН

Оседиагональный насос

2

Диаметр рабочего колеса

290

290 мм.

3

Диаметр условного прохода входного фланца

150

Ду 150мм.

4

Диаметр условного прохода выходного фланца

125

Ду 125 мм.

5

Мощность электродвигателя

18,5

18,5 кВт

6

Тип уплотнения

М Манжетное уплотнение
Т Торцовое уплотнение

ТД

Двойное торцовое уплотнение

Пример обозначения при заказе

1

2

3

4

5

6

УОДН

290

150

125

18,5

Т

ОДН

290

150

125

Т


Особенности оседиагональной (шнековой) насосной установки

  • отличная устойчивость к абразивному износу;
  • работа в условиях высокой кавитации;
  • идеален для перекачки очень вязких нефтепродуктов и многофазных сред (шламов, обводненных мазутов и т.д.), а также жидкостей с высоким содержанием взвешенных примесей;
  • низкий уровень шума и вибрации.

Комплектация насосной установки УОДН 290-150-125

  • манжетное уплотнение, торцовое уплотнение либо двойное торцовое уплотнение;
  • комплектация самовсасывающим оборудованием, по требованию заказчика;
  • взрывозащищенный электродвигатель;
  • маслобензостойкие рукава.

Технические характеристики товара "УОДН 290-150-125"

Подача, м³/час36...180
Напор, м.в.ст.30...20
Высота всасывания на нормальном режиме, м, не более8
Температура перекачиваемой жидкости, °С-20...+90
Объемная концентрация твердых частиц, %, не более10
Максимальный размер твердых частиц, мм, не более20
Вязкость перекачиваемой жидкости, сСт, не более500
Плотность перекачиваемой жидкости, кг/м³, не более1000
Мощность привода, кВт18,5
Частота вращения вала насоса об/мин1500<sub>(-50)</sub>
На графике представлены технические характеристики УОДН 290 на воде. При перекачивании вязких жидкостей рост гидравлических потерь снижает показатели насоса.

Коэффициенты пересчёта на вязкие жидкости, например, для мазута М100, разогретого до 60оС, вязкостью 500 сСт, ориентировочно составляют:
  • Коэффициент падения напора Кн = 0,71;
  • Коэффициент падения подачи Кq = 0,62.

Габаритные размеры и вес:

Наименование

Вес нетто, кг

Вес брутто, кг

Габариты без упаковки, мм

Габариты в ящике, мм

ОДН 290-150-125

110

Х

378х585х535

Х

УОДН 290-150-125

330

485

1110х585х647

1432х705х896

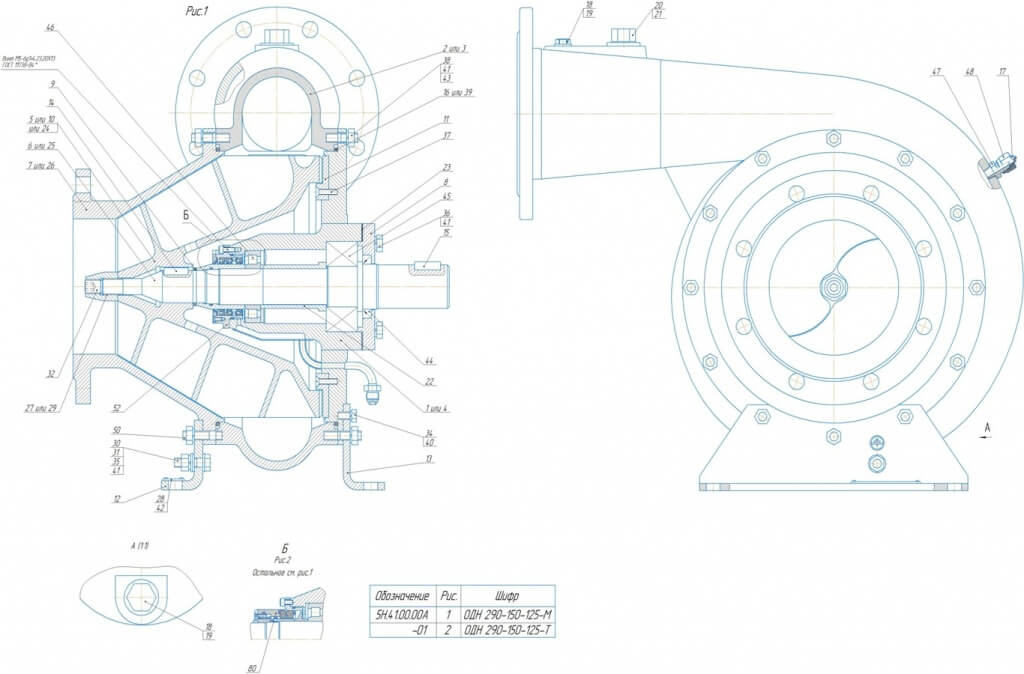

Комплектующие к УОДН 290-150-125

Позиция Обозначение Наименование Количество Примечание
1 5Н.41.10.00-01 Корпус   1шт. Допуск. Замена на поз. 4
2 5Н.41.01.00 Улитка в сборе   1 шт. допуск. Замена на поз. 4
3 5Н.41.01.00-01 Улитка в сборе   1 шт. взамен поз. 2
4 5Н.41.10.00-02 Корпус   1 шт. взамен поз. 1
5 5Н.41.00.01А Шнек   1 шт. допуск. Замена на поз. 10 или 24
6 5Н.41.00.02А Вал   1 шт. допуск. Замена на поз. 25
7 5Н.41.00.03А Корпус   1 шт. допуск. Замена на поз. 26
8 5Н.41.00.04 Крышка 1
9 5Н.41.00.08 Кольцо 1
10 5Н.41.00.09 Шнек   1 шт. взамен поз. 5
11 5Н.41.00.11 Упор 1
12 5Н.41.00.16А Кронштейн 1
13 5Н.41.00.17 Кронштейн 1
14 5Н.41.00.18 Шпонка 1
15 5Н.41.00.19 Шпонка 1
16 5Н.41.00.22 Кольцо   2 шт. допуск. Замена на поз 39
17 5Н.41.00.23 Заглушка 2
18 5Н.11.00.08 Пробка 2
19 5Н.11.00.09 Прокладка 2
20 5Н.11.00.26 Пробка 1
21 5Н.11.00.27 Прокладка 1
22 5Н.60.10.11 Втулка 1
23 5Н.60.10.14 Прокладка 1
24 5Н.41.00.01А-01 Шнек   1 шт. взамен поз. 5
25 5Н.41.00.02А-01 Вал   1 шт. взамен поз. 6
26 5Н.41.00.03А-01 Корпус   1 шт. взамен поз. 7
27 5Н.41.00.26 Гайка   1 шт. допуск. Замена на поз. 29
28 5Н.41.00.27 Табличка 1
29 5Н.41.00.26-01 Гайка   1 шт. взамен поз. 27
30   Болт М10ģ35.46 ГОСТ 15589-70 1
31   Гайка М10.5 ГОСТ 15526-70 1
32   Винт В М16-6gģ20.45Н.40Х.016
ГОСТ 11074-84
1
    Болты ГОСТ 7798-70
34   М8-6gģ16.58.019 1
36   М10-6gģ30.58.019 4
35   Шайба А10.01.016 ГОСТ11371-78 3
42   Заклепка 3ģ6.37
ГОСТ 10299-80
4
37   Винт АМ6-6gģ25.23 12
    20Х13 ГОСТ 17475-80
38   Гайка М10-6Н.5.019 24
    ГОСТ 5915-70
39   Кольцо 310-320-58-2
Смесь резиновая СБ-26
ТУ 2512-001-45055793-2012
ГОСТ 18829-73
  2 шт. взамен поз. 16
    Шайбы ГОСТ 6402-70
40   8.65Г.019 1
41   10.65Г.019 29
43   Шпилька М10-6gģ30 21
    109.40Х.026
    ГОСТ 22032-76
44   Манжета 1.1-50ģ70-4 1
    ГОСТ 8752-79
47   Проходник ввертной 1
    8-22-БК-Г
    ГОСТ 13969-74
48   Гайка накидная 8-22-БК-Г 1
    ГОСТ 13957-74
50   Шпилька М10-6gģ40
109.40Х.019
ГОСТ 22032-76
3
45   Подшипник 22309Е SKF или аналог 1
46   Подшипник NJ208ECJ SKF или аналог 1

  Переменные данные для исполнений

    5Н.41.00.00А

52 5Н.20.30.00 Блок манжетного
уплотнения
1

    5Н.41.00.00А-01

80 36УТ4 00.00 или аналог Уплотнение торцовое 1

одн 290

НазваниеПодача, м³/часНапор, мКонцентрация твердых частиц в жидкости, %, не болееМаксимальный Размер твердых частиц, ммТип уплотнения: М-манжетное,
Т-торцевое,
ДТ-двойное торцевое
ПитаниеМощность двигателя, кВтЧастота вращения, об/мин
УОДН 120-100-6527...5413...825М3/38033000<sub>(-80)</sub>
УОДН 130-100-7520…7018…825М, Т3/3805,53000<sub>(-150)</sub>
УОДН 170-150-12590…19830 … 1655М3/38018,53000<sub>(-80)</sub>
УОДН 200-150-12575…18552 … 281010М, Т, ТД3/380303000<sub>(-80)</sub>
УОДН 201-125-8050…9560 … 301010М, Т, ДТ3/38018,5 3000<sub>(-80)</sub>
УОДН 240-175-15050…30070 … 32105М, Т, ДТ3/380553000<sub>(-80)</sub>
УОДН 290-150-12536…18030 … 201020М, Т, ТД3/38018,51500<sub>(-50)</sub>
УОДН 300-200-150100...45090 … 351020М, Т, ДТ3/38090, 1103000<sub>(-80)</sub>
УОДН 360-250-250400…80085 … 401010М, Т3/3802003000<sub>(-80)</sub>
УОДН 440-400-350250…100055 … 372020М, Т, ДТ3/3802001500<sub>(-50)</sub>
Мотопомпа дизельная МОДН "Заря" 120/7010…8534 … 11,5105МДизельный двигатель7,44200<sub>(-100)</sub>
Передвижная установка оседиагонального насоса УОДН 120/65П27...5413...825М3/38033000<sub>(-80)</sub>
Передвижная установка оседиагонального насоса УОДН 130/70П20…7018…825М, Т3/3805,53000<sub>(-150)</sub>
Передвижная установка оседиагонального насоса УОДН 170/100П90…19830 … 1655М3/38018,53000<sub>(-80)</sub>
Погружной насос НПШГ 120-100-6527…5413…825МГидропривод33000<sub>(-80)</sub>
Погружной насос НПШГ 201-125-8050...9560…301010М, Т, ДТГидропривод18,53000<sub>(-80)</sub>

Температура перекачеваемой среды насосных установок УОДН, °С : -20…+90
